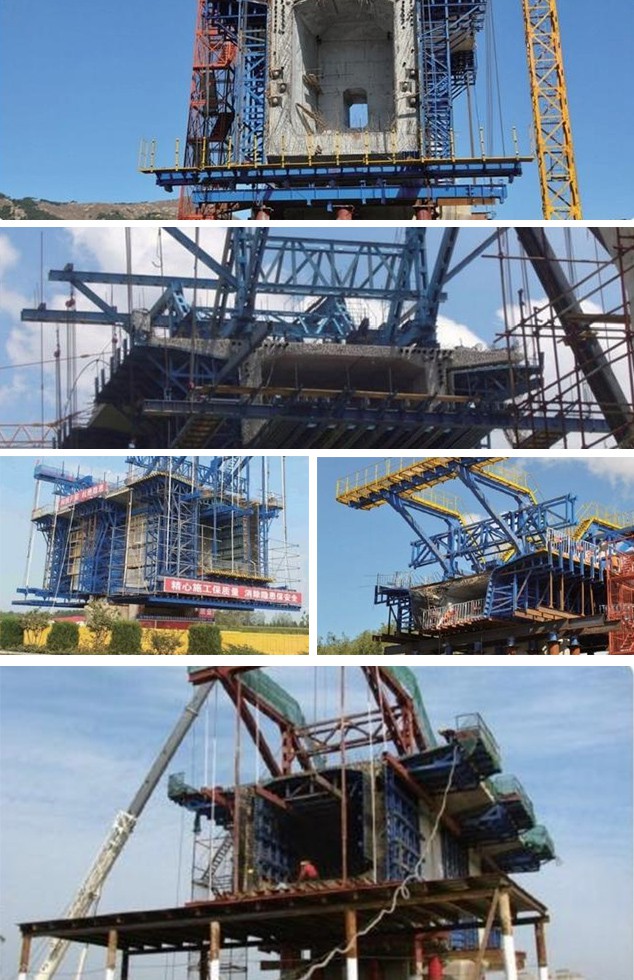

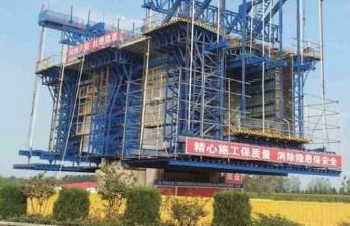

挂篮模板

挂篮模板的几种类型：

01平行桁架式挂篮

上部结构一般为一等高桁梁；

受力特点：底模平台及侧模支架所承荷重均由前后吊杆垂直传至桁架节点和箱梁底板  上，故又称吊篮式结构，桁架在其后端用压重或锚固或二者兼之来解决倾覆稳定问题， 桁架本身为受弯结构。

2平弦无平衡重挂篮

平弦无平衡重挂篮是在平行桁架式挂篮的基础上，取消压重，在主桁架上部增设前后 上横桁架，根据需要，其可沿主桁纵向滑移，并在主桁横移时吊住底模平台及侧模架。 由于挂篮底部荷重作用在主桁架上的力臂减少，大大减少了倾覆力矩，故不需平衡压 重，其主桁后端则通过梁体竖向预应力筋锚固主梁顶板上。

03弓弦式挂篮

弓弦桁架挂篮的主桁架外形似弓形，故认为是从平行桁架式挂篮演变而来，除具有桁高 随弯矩大小变化，受力合理的特点，还可在安装时在结构内部预施应力以消除非弹性变 形，故也可取消平衡重，所以一般重量较轻。

04菱形挂篮

菱形挂篮可认为是在平行桁架式挂篮的基础上简化而来，其上部结构为菱形，前部伸 出两伸臂小梁，作为挂篮底模平台和侧模前移的滑道，其菱形结构后端锚固于箱梁顶 板上，无平衡压重，而且结构简单，故大大减轻自身静荷。

05滑动斜拉式挂篮

该挂篮在力学体系方面有较大突破，其上部采用斜拉式体系代替梁或桁架式结构的受 力，而由此引起的水平分力，通过上下限位装置承受，主梁的纵向倾覆稳定由后端锚固 压力维持。其底模平台后端仍吊挂或锚固于箱梁底板之上。

06三角形组合梁挂篮

三角形组合梁挂篮是在平行桁架式挂篮的基础之上，将受弯桁架改为三角形组合梁结 构。又由于其斜拉杆的拉力作用，大大降低了主梁的弯矩从而使主梁能采用单构件实 体型钢，由于挂篮上部结构轻盈，除尾部锚固外，还需较大压重。其底模平台及侧模支 架等的承重传力与平行桁架式挂篮基本相同。

07自承式挂篮

自承式挂篮分为两种，一种是模板支承在整体桁架上，桁架用销子和预应力筋挂在己成 箱梁的前端角上，灌注混凝土时主梁和走行桁架移至一边，挂篮前行时再安上，吊着空 载的模板系统前移。另一种是将侧模制成能承受巨大压力的刚性模板。通过梁上的水平 及竖直应力筋拉住模板来承担混凝土重，走行方法与前者相同，由临时吊车悬吊着模板 系统前移到下一梁段。这种方法对跨度不很大的等高箱梁较为适宜。

08牵索式挂篮

在斜拉桥的施工中，利用斜拉主索牵挂挂篮，其承重结构不再支承在已灌筑梁段顶面， 而是悬挂于已成梁段的下面，通过牵索系统将挂篮前端的垂直荷载直接传到斜拉桥的  主塔上，这是它的显著特点。
