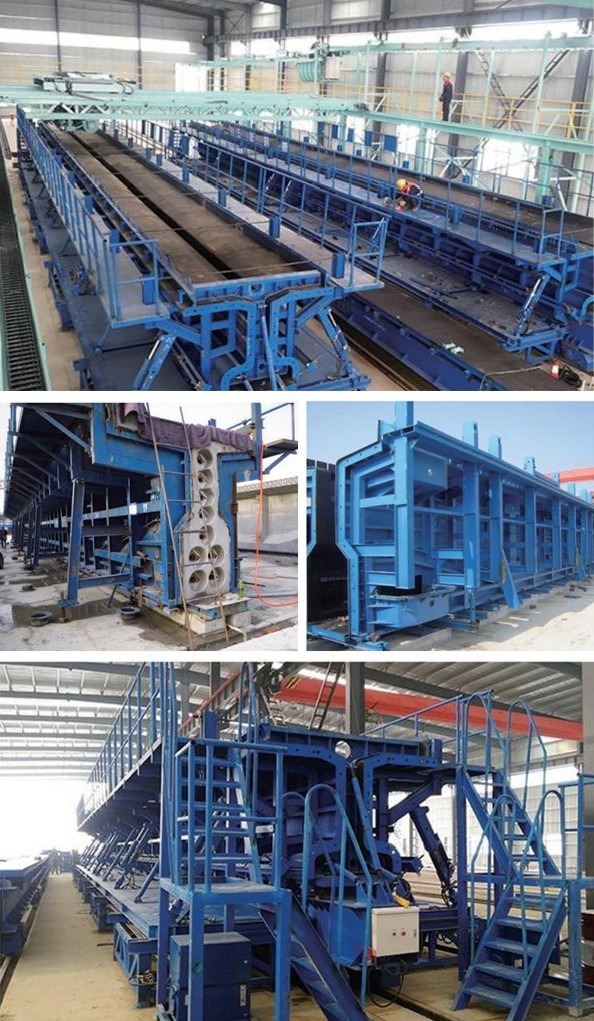

T梁模板

模板组成：

模板由底模、侧模、端模组成。底模采用双槽钢扁担梁 结构、槽钢肋，钢面板分节加工而成。侧模采用槽钢横 肋、面板、工字钢支撑组合而成，分节加工，侧模采用台 位固定式结构(端模包侧模),分节根据跨度区分，跨度32.6m 分4节，跨度24.6m 分3节，跨度20.6m 分两节，跨度16.5m分2节。端模采用工字钢肋、面板组 合而成，端模和侧模用螺栓连接。

设计特点：

（1）侧模支撑方式

侧模设置斜撑用于模板拆模、装模及模板调整。目前有两种方式，一种 支撑到地面，地面需提前设置预埋座板；另一种支撑到地面桁肋，但 底模横向宽度较大、对拆模空间有一定的影响。

（2）侧模底部加固方式

为适应不同客户的需求，侧模底部加固方式有三种方式：

①下部对拉结构②可调顶丝+楔铁结构③钢楔+防爬楔机构。

（3）元宝铁

为便于模板拆卸及组装时的定位，侧模接缝处设置元宝铁。

（4）侧模密封

侧模分节出使用橡胶密封，槽型橡胶预先设置到模板边框。

（5）侧模与底模密封

侧模与底模处使用橡胶密封，共用两种方式：一种是D 型橡胶管，保证梁底的棱线，一种是燕尾槽，改变梁底棱线造型，保证运输、安装过程中不损坏梁体。
