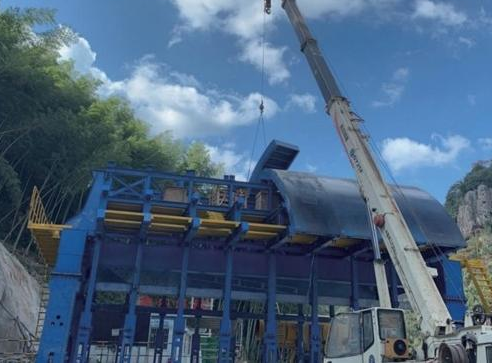

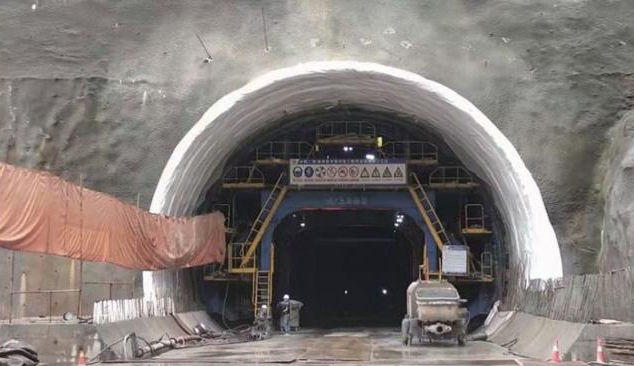

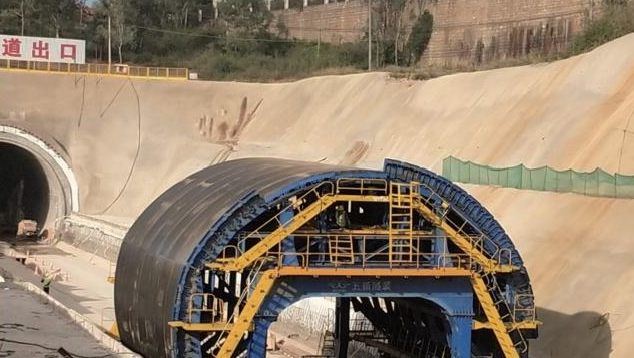

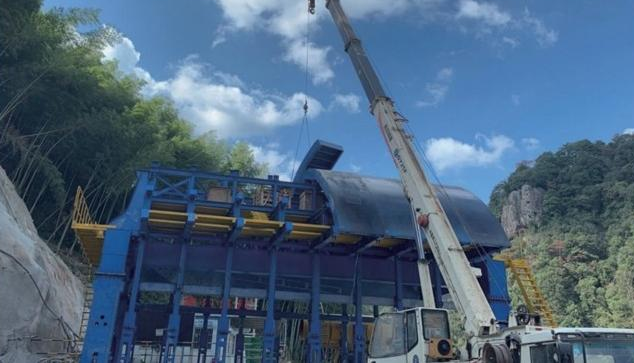

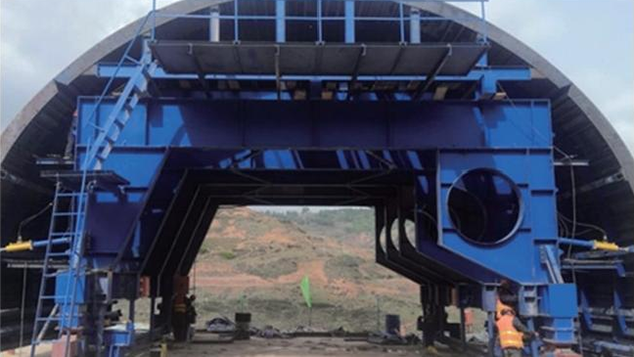

衬砌台车

衬砌台车具有砼面效果好，衬砌简单方便，立模与支模方便 快捷。液压支撑，支模调节操作功能，并实现液压操作方便与线 控操作行走安全可靠。12米衬砌台车螺旋支撑干仅有100条， 实线快速支模、收模与行走。钢箱式行走大梁：行走大梁由原来  的双槽钢支撑方式改为钢箱式支撑方式，有效的解决了顶板刚  度不足，整体不稳定的问题。简明的液压系统：液压系统的管路 与控制方式作了大量的改进，管路少，功能强大、故障率少、噪音  小、维护方便。并可根据客户要求矮边墙模板收合尽量减少工人  劳动力量，可根据客户的衬砌方式免拖拉、自动行进后退结构。

台车主要技术参数 轨距：5600(mm)±5mm

采用枕木：160+220+250(高*宽*长) 采用钢轨：50kg/m轨

枕木间距：<500mm 总功率：20.5kw

模型板：轮廓半径按技术交底图

液压操作系统，工作压力：18Mpa; 流量：10L/min

电源：380V交流电

模板纵向长度：12m
