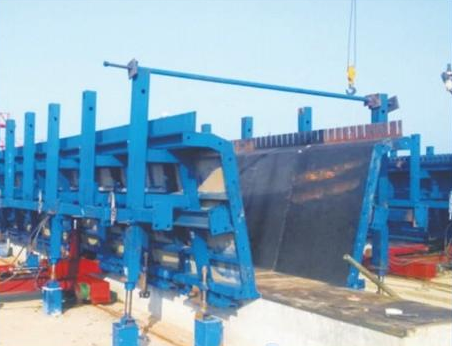

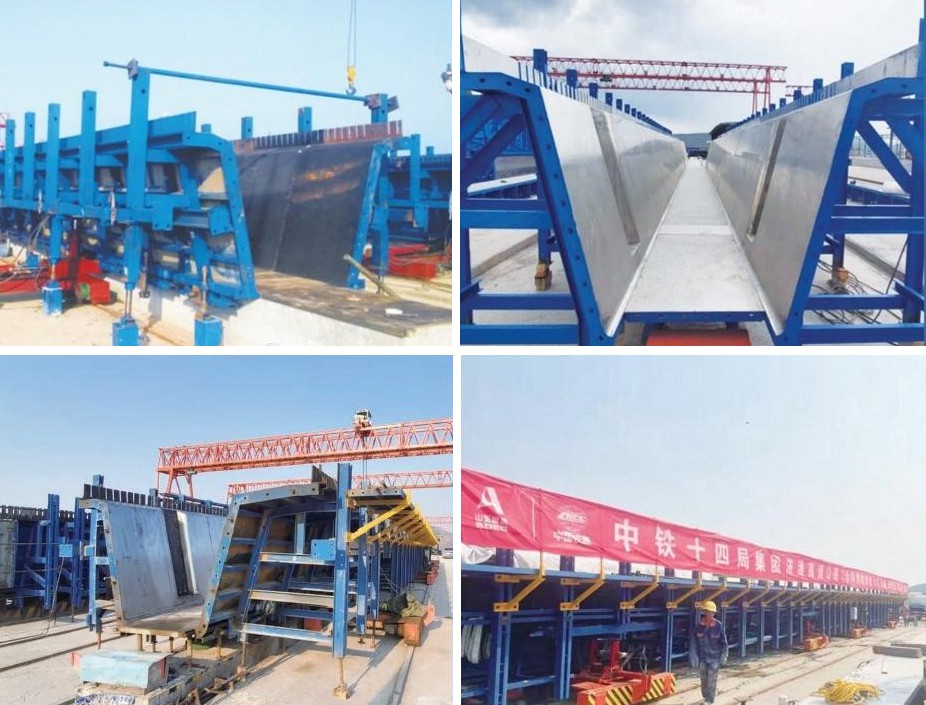

全自动液压预制箱梁

模板组成：

模板由侧模、端模、内模组成。底模采用混凝土台座或者钢台座，侧模由面板+横槽钢肋+模板支架组合焊接而成。侧模采用台位固定式结构，分节长度根据横隔板的跨度区分。内模由横肋、 面板、支撑件组合焊接而成。

侧模采用液压控制技术，减少人工及机械设备的投入，降级施工成本，提高施工效率。

设计特点：

（1）台座

根据模板设计要求，需对场地进行预制台座的布置、轨道布置规划设计，特别是预制台座横向 间距要比传统横向间距尺寸要大。需优先考虑台座高度，传统箱梁台座高度一般在30cm左右，但液压式箱梁模板需考虑模板的升降位移，高度一般在60cm左右 。

（2）液压系统

液压系统台车与侧模固定，分为横向液压系统和垂直液压系统，在模板安装和拆除过程中实线整体侧模的竖向移动和横向移动。

（3）外模

外模底部设置移动小车，小车含顶升油缸及螺旋支撑，调整模板的升降及横向移动，地面设置预 埋轨道，可使小车前行。

（4）抽芯内模

模板分左右两片，单侧收合完成后，在收另一侧，用卷扬机抽出。
